Схема гаражных ворот
 |
| Вид со стороны помещения | Вид на направляющие сбоку |
Спецификация к схеме гаражных секционных ворот.
| Позиционное обозначение |
Наименование |
Позиционное обозначение |
Наименование |
| 1 |
Панель воротная |
13 |
Вал |
| 2 |
Накладка боковая |
14 |
Пружина |
| 3 |
Профиль концевой |
15 |
Барабан |
| 4 |
Уплотнительная вставка (нижняя) |
16 |
Наконечники пружинные |
| 5 |
Ролик ходовой |
17 |
Муфта соединительная |
| 6 |
Кронштейн нижний |
18 |
Кронштейн с предохранительной храповой муфтой |
| 7 |
Кронштейн боковой роликовый |
19 |
Кронштейн промежуточный |
| 8 |
Кронштейн верхний |
20 |
Трос тяговый |
| 9 |
Петля промежуточная |
21 |
Профиль угловой вертикальный |
| 10 |
Окно |
22 |
Профиль направляющий вертикальный |
| 11 |
Ручка |
23 |
Профиль монтажный |
| 12 |
Нащельник |
24 |
Засов |

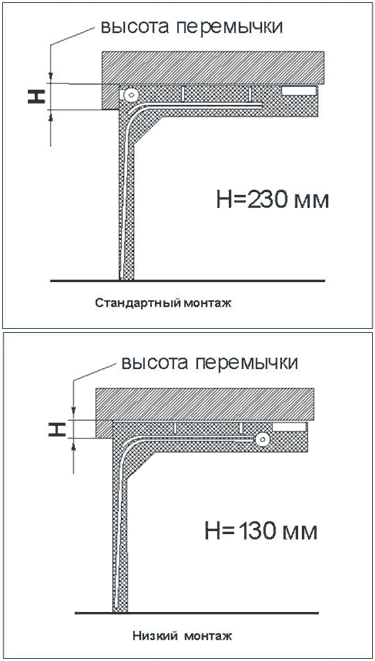

Типы монтажа направляющих для гаражных ворот (базовые)
|
|
