Схема промышленных ворот
 |
 |

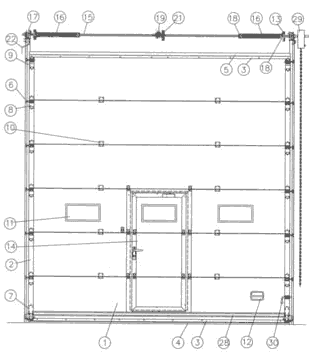

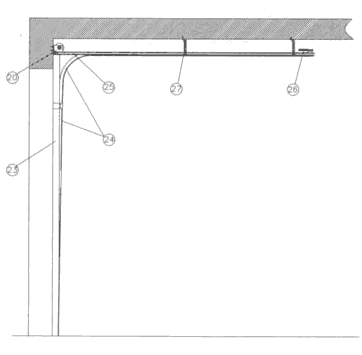

| Вид со стороны помещения | Вид на направляющие сбоку |
Спецификация промышленных секционных ворот
| Позиционное обозначение |
Наименование |
Позиционное обозначение |
Наименование |
| 1 |
Панель воротная |
16 |
Пружина |
| 2 |
Накладка боковая |
17 |
Барабан |
| 3 |
Профиль концевой |
18 |
Наконечники пружинные |
| 4 |
Уплотнительная вставка (нижняя) |
19 |
Муфта соединительная |
| 5 |
Уплотнительная вставка (верхняя) |
20 |
Кронштейн боковой |
| 6 |
Ролик ходовой |
21 |
Кронштейн промежуточный |
| 7 |
Кронштейн нижний |
22 |
Трос тяговый |
| 8 |
Кронштейн боковой роликовый |
23 |
Профиль угловой вертикальный |
| 9 |
Кронштейн верхний |
24 |
Профиль направляющий |
| 10 |
Петля промежуточная |
25 |
С-профиль |
| 11 |
Окно |
26 |
Ограничитель пружинный |
| 12 |
Ручка |
27 |
Профиль монтажный |
| 13 |
Кронштейн с предохранительной храповой муфтой |
28 |
Профиль усиливающий |
| 14 |
Калитка |
29 |
Редуктор цепной |
| 15 |
Вал |
30 |
Засов |
|
 |
